GEDO présente Les buses d'atomisation hydrauliques Série C BEX®
Buses d'atomisation hydraulique à cône creux Série C
Caractéristiques du jet

- Conception et usinage haut précision permettent d'obtenir avec la série C un jet à cône creux très fin.
- Angle de dispersion standard 80° à 3 bar.

Matériaux

- Les buses de la série Les différents types de buses pevent être fournis en laiton, en acier inox 303 ou 316.
- L'insert de buse, le noyau et le filtre sont forurnis en acier inox 316.
Applications courantes - Refroidissement par évaporation - Reforidissement de vapeurs chaudes - Mouillage Humidification -

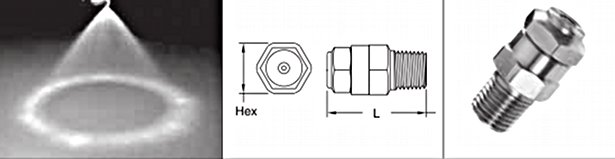

Schéma série C Buses d'atomisation hydraulique à cône creux
Buse BSPT
"L" mm
Corps mm
Ecrou H mm
1/4 FCL
49
21 HEX
18 HEX
1/4 CL
54
21 HEX
18 HEX
1/4 FCM.5L
48
21 HEX
16 HEX
1/4 CM.5L
52
21 HEX
16 HEX
1/4 FC
49
18 HEX
18 HEX
1/4 C
36
18 HEX
18 HEX
1/4 CC
21
14 HEX
N/A

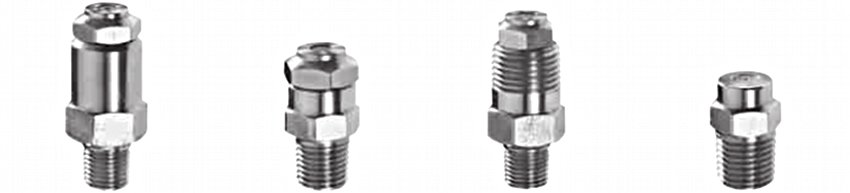

Les modles de la série C

Type CL
Type C
Type CM.5L
Type CC
Corps d'une pièce avec ecrou amovible et insert de buse, noyau, porte noyau et filtre.
Corps en deux parties avec écrou amovible et insert de buse, noyau, porte noyau.
 Montage mural à l'aide d'un filetage extérieur BSPT de 1/2" avec ecrou amovible et insert de buse, noyau, porte noyau et filtre. Corps en une partie avec écrou amovible et insert de buse, noyau, porte noyau et filtre (Ajouter "L" pour filtre externe en option).
Gamme série C Buses d'atomisation hydraulique à cône creux
Retour Gamme Buses à cône creux
Nous sommes à votre disposition pour toutes informations complémentaires. Afin de nous permettre de répondre au mieux à vos besoins, merci de compléter le cahier des charges WORD ou PDF et de nous le retourner, par mail ou fax.
