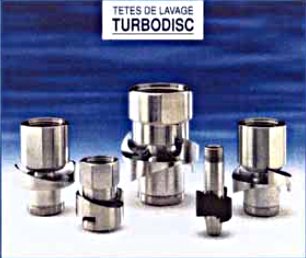

TÊTES DE LAVAGE TURBODISC |
 |
Le TURBODISC est un dispositif de nettoyage efficace pour le nettoyage intérieur des réservoirs de transformation et de stockage.
Son fonctionnement est simple : un disque rotatif est actionné par le fluide de nettoyage, il ne nécessite aucune lubrification, ce qui exclut le risque de contamination du contenant. Le diamètre minimal des orifices est de 3mm.
Les composants de cette gamme peuvent être installés en extrémité d'un flexible ou intégrés dans un système N.E.P.Cette gamme fonctionne avec des solutions chimiques et détergentes jusqu'à 95° C.
Les TURBODISC sont aussi disponibles version débit réduit (- 40% pour la consommation de fluide) pour les utilisations avec contraintes techniques et/ou économiques pour lea consommation ou l'évacuation de l'eau.
|
Caractéristiques générales du TURBODISC |
Applications :
Permet un nettoyage à 180 ou 360° des réservoirs de transformation, de stockage et de transport et IBC, de petites et moyennes dimensions. Ils sont utilisés couramment dans les brasseries, distilleries, sucreries, laiteries, dans les industries chimiques, cosmétiques, pharmaceutiques, des peintures et vernis, des boissons, du nucléaire et du transport.
Entretien :
L'essentiel du fluide de nettoyage entre dans le TURBODISC et il est projeté sur un disque permettant une distribution jusqu'à 360°. Une faible partie du fluide passe par le noyau central et ressort entre le disque et son support formant ainsi un joint hydraulique (sauf TD25 et TD75).Ce système, qui permet une rotation rapide, permet de limiter les contacts disque/pièces limitant ainsi son usure. Sauf obstruction par de grosses particules le TURBODISC ne nécessite ainsi quasiment aucun entretien. |
Spécifications techniques du TURBODISC |
Angle |
Référence |
Matériaux de construction
|
Acier Inox 316, PTFE, PTFE chargé de 25% de carbone, Hastelloy C22.
|
Température maximum du fluide
|
|
Température ambiante maximum
|
|
|
|
|
|
Rayon de nettoyage maximum |
0,5 à 2,3 m |
Rayon d'aspersion maximum |
2 à 3,5 m |
Poids |
TD25 : 55g, TD75 : 210g, TD100 : 400g, TD150 : 925g |
Raccordement |
TD25: 1/4"M BSP - TD/180A: 1/2" F BSP - TD75: 3/4" F BSP - TD100: 1"F BSP - TD150:1"1/2FBSP |
|
Diffusion des TURBODISC selon les modèles |
 |
- Les modèles peuvent diffuser à 360°,
- 180° vers le bas - modèle "A".
- 180° vers le haut - modèle "T".
|
TURBODISC 25/360° |
|
Pression |
Débit |
Rayon d'aspersion |
Rayon de lavage |
Bar |
L/mn |
m3/h |
Mètres |
Mètres |
2,0 |
45 |
3 |
2,0 |
0,5 |
2,5 |
49 |
3 |
2,0 |
0,5 |
3,0 |
55 |
3 |
2,0 |
0,5 |
3,5 |
59 |
4 |
2,0 |
0,5 |
4,0 |
63 |
4 |
2,0 |
0,5 |
Orifice minimum interne 1,75mm
|
|
TURBODISC 75/360° |
 |
Pression |
Débit |
Rayon d'aspersion |
Rayon de lavage |
Bar |
L/mn |
m3/h |
Mètres |
Mètres |
2,0 |
79 |
5 |
2,0 |
1,0 |
2,5 |
89 |
5 |
2,0 |
1,0 |
3,0 |
95 |
6 |
2,0 |
1,0 |
3,5 |
101 |
6 |
2,0 |
1,0 |
4,0 |
106 |
6 |
2,0 |
1,0 |
Orifice minimum interne 3mm |
|
TURBODISC 100/360° |
 |
Pression |
Débit |
Rayon d'aspersion |
Rayon de lavage |
Bar |
L/mn |
m3/h |
Mètres |
Mètres |
2,0 |
107 |
6 |
3,0 |
2,0 |
2,5 |
118 |
7 |
3,0 |
2,0 |
3,0 |
129 |
8 |
3,0 |
2,0 |
3,5 |
140 |
8 |
2,5 |
2,0 |
4,0 |
150 |
9 |
2,5 |
2,0 |
Orifice minimum interne 3,2mm |
|
TURBODISC 150/360° |
 |
Pression |
Débit |
Rayon d'aspersion |
Rayon de lavage |
Bar |
L/mn |
m3/h |
Mètres |
Mètres |
2,0 |
177 |
11 |
3,0 |
2,3 |
2,5 |
197 |
12 |
3,2 |
2,3 |
3,0 |
211 |
13 |
3,5 |
2,3 |
3,5 |
224 |
13 |
3,5 |
2,3 |
4,0 |
235 |
14 |
3,0 |
2,3 |
Orifice minimum interne 3,5mm |
|
Pour TURBODISC à débit réduit, préciser "LF" -Low Flow- exemple: TD100/360°LF.
|
Nous sommes à votre disposition pour toutes informations complémentaires. Afin de permettre de répondre au mieux à vos besoins, merci de compléter le cahier des charges sous WORD ou PDF et de nous le retourner, par mail ou fax. |
|
